どーも、酒屋の仲川です。
突然ですが我が家のレコードプレーヤーが調子悪いんです。
でも酒ばっか飲んでてマトモに買い換えるお金が無い。

ということで今回はなるべくお金を掛けずレコードプレーヤーを買い換える話。



ベルトドライブ? ダイレクトドライブ?

これまで私はAUDIO TECHNICA/ AT-PL30というベルトドライブ方式のレコードプレーヤーを10数年使ってきました。
購入当時は新品で7千円代後半と比較的安価で…というより低価格帯の商品が殆どなかったためこちらを購入しました。低価格と言えど故障もせず、音質もそこそこなので不満は無く使ってました。

しかし数年前から好奇心旺盛な子供達や猫に幾度となくイタズラされてどこかが軽く壊れたらしく、たまに誤作動を起こすように…。

買い換えたい!しかもどうせならレコードプレーヤーのもうひとつの選択肢”ダイレクトドライブ方式”を使ってみたい!



ベルトドライブ方式とは

ベルトドライブ方式は、レコードを置く回転盤とモーターが別々になっておりベルトで繋ぐので、シンプルでベルトがモーターの振動を吸収するので振動の少ない非常に滑らかな回転が特徴です。ベルトドライブ方式は、回転が滑らかですがモーターと回転盤に距離がありワウ・ワウフラッターという回転むらが起こるのが欠点。

ダイレクトドライブ方式とは

モーターの軸に直接、レコードを置く回転盤を取り付けたものです。ダイレクトドライブ方式は、回転ムラが大変少なく動作が安定しているのが特徴。<レコードプレーヤー/ http://www.analog-player.com より引用>

それぞれに長所・短所はありますが、私はただ単に自宅で一度はダイレクトドライブを使って音質の違いを感じてみたかったというのが今回買い替えに至った大きな理由です。(自宅以外なら借り物ですがDJの時にダイレクトドライブは使っています)

しかし新品で買うとなると一般的にはダイレクトドライブは今使っている機種より断然高価。
いや待てよ?いつもの青と黄色の店に中古が、しかも安価なヤツがゴロゴロ転がっているでは無いか!

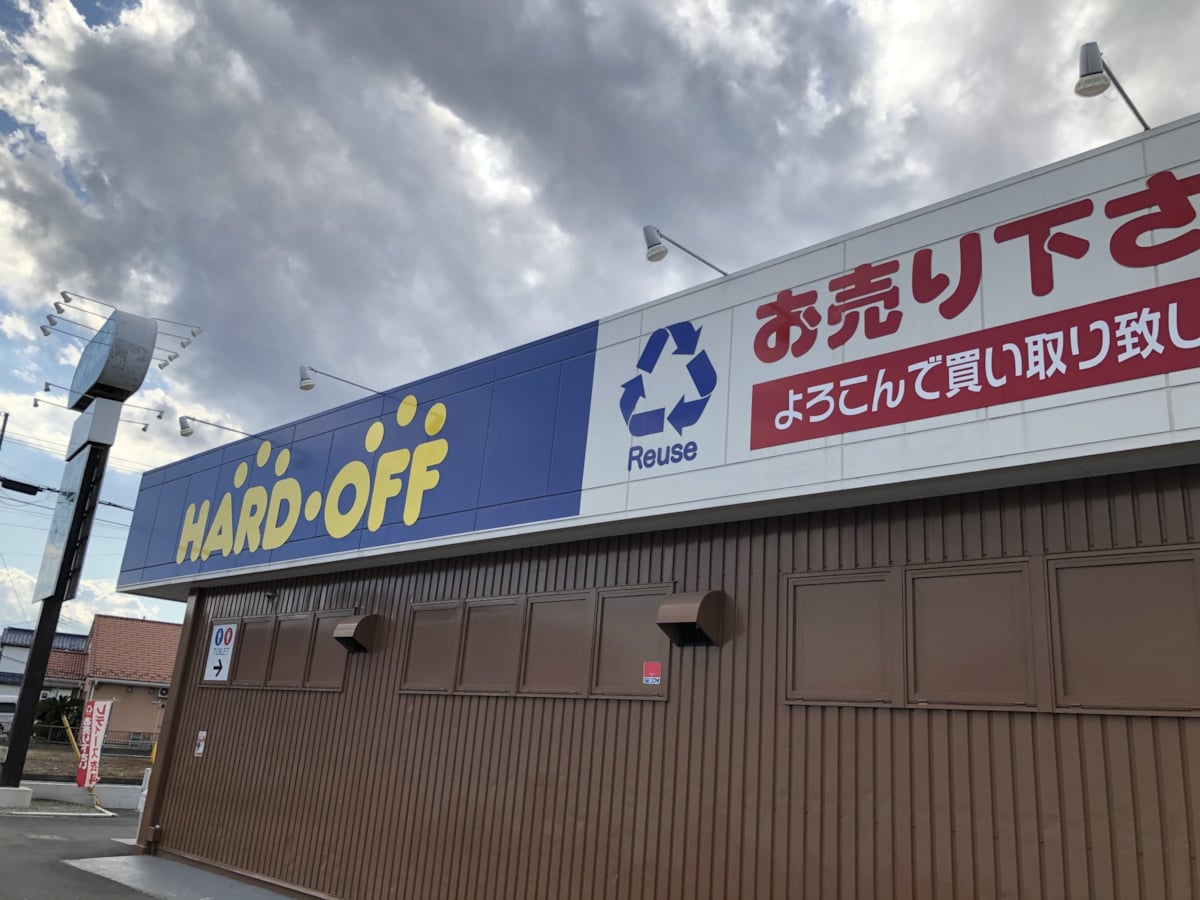

意識低い系音楽マニアの聖地HARD OFF

ということで青と黄色の店にやって来ました。

どこのハードオフもオーディオのジャンクコーナーって薄暗い気がします。

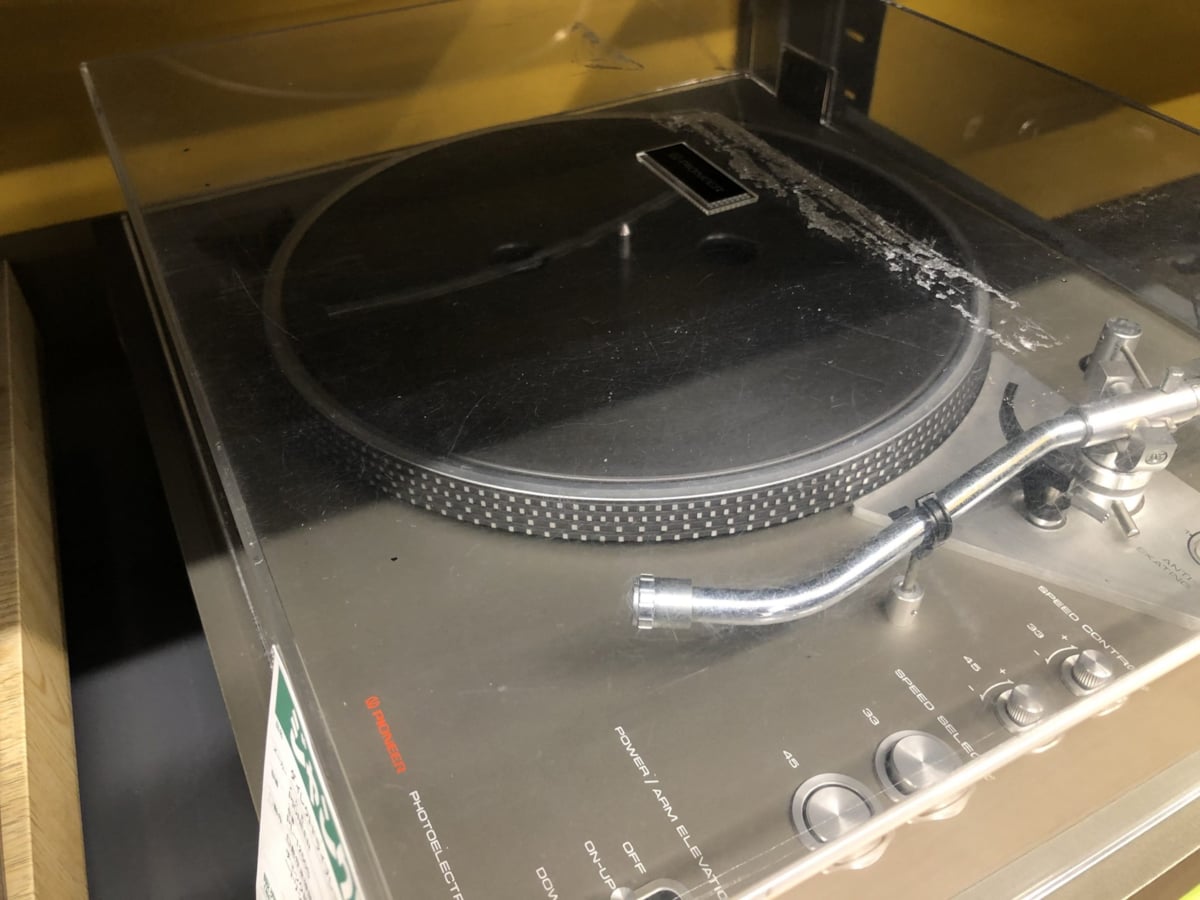

再生は問題無いけど重要なパーツが無いジャンクなヤツ!

蓋はちょっと汚いですが本体はそこそこ綺麗で状態良し。1975年頃発売で当時の価格は45,000円だったそうです。これは安いのか高いのか。

これに決めた。
コイツを復活させるには以下のパーツを買う必要があります。
・ヘッドシェル
・カートリッジ(レコード針)

これは結局高くついちゃうパターンじゃ無いのか?

神様!仏様!!Amazon様!!!

ortofon SH-4 Black/ 2,875円(2020年3月11日現在)
https://www.amazon.co.jp/ortofon-SH-4-Black-ヘッドシェル-オルトフォン/dp/B001GVJA1C

Yibuy ターンテーブル フォノカートリッジ/ 1,710円(2020年3月11日現在)
https://www.amazon.co.jp/Yibuy-ターンテーブル-フォノカートリッジ-ターンテーブルの交換用-ニードルユニバーサル-ビニールレコードプレーヤー-標準的なレコードカートリッジ用/dp/B07C5GD1QL

いやはや、すごい時代だ。Amazon様は何でもありますね。

でもコレ、ortofonのシェルはともかく、Yibuyなんて聞いたことないメーカーのカートリッジで大丈夫かな?
ネットにも取り付けレビューの記事がない。大手メーカーと比べるとかなり安価だし、取り付け出来るか、ちゃんと音が出るのか少し不安。

しかし結果から言うとオーディオの専門知識なくても意外と簡単に取り付け出来ちゃいました。

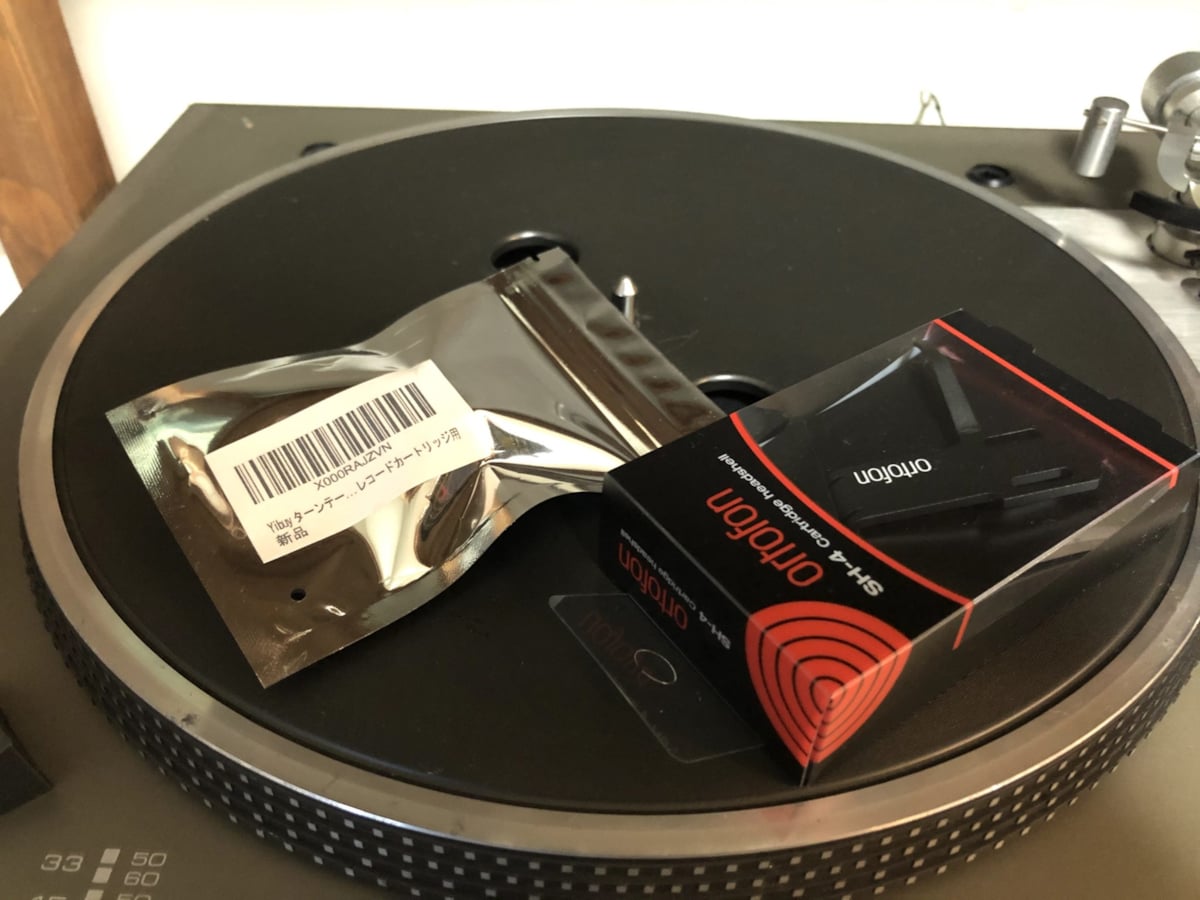

Amazonからヘッドシェルとカートリッジが届きました

包装はどちらもしっかりしてます。

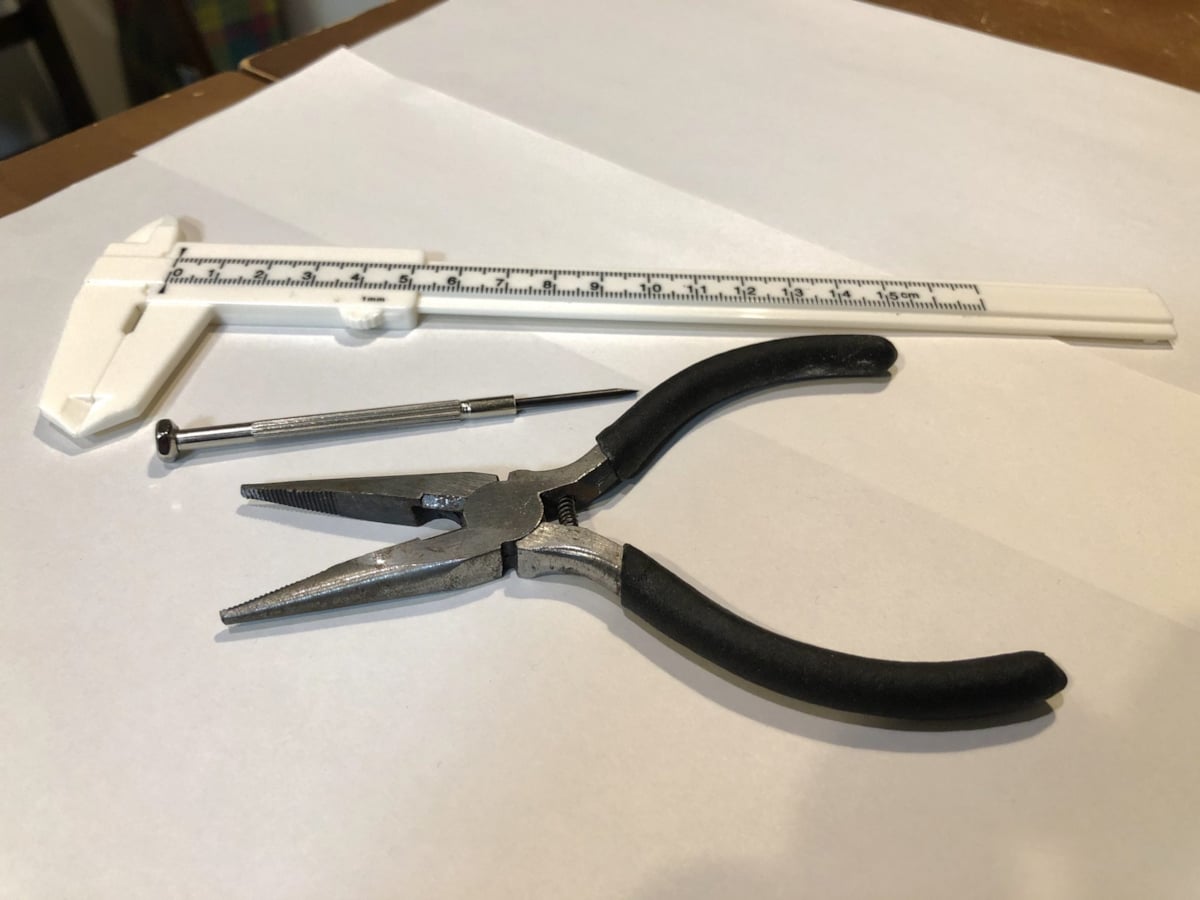

取り付けるにあたって必要最低限の工具はコチラ。全て100均で購入。
・ラジオペンチ
・マイナスドライバー(精密ドライバーセットの小さめのヤツ)
・ノギス

まず最初にヘッドシェルのリード線をカートリッジの端子に取り付けます。


ちゃんとしたヘッドシェルには説明書が付属していて然りだそうですが安価なortofon SH-4には付いてません。
4本のリード線どこに差すのよ?

と言うことで早速1番の山場が到来!



カートリッジをヘッドシェルに取り付ける

カートリッジからの電気信号をヘッドシェルに伝える”リード線”。
リード線はヘッドシェルに付属しており、全部で4本あります。それぞれの役割は以下。

L/ R/ EL(アース線)/ ER(アース線)

一応申し上げると私はオーディオの知識は乏しいので取り付け方はネット上の様々なサイトを参考にしながら作業を進めておりまして、まず初めにこの点で「マジかよ!?」となりました。

左上のリード線をカートリッジの左上の端子、右上を右上端子に挿せばいいわけじゃないんです!

4色に分かれたortofon SH-4のリード線の役割はコチラ
白:L/ 赤:R/  青:EL/ 緑:ER

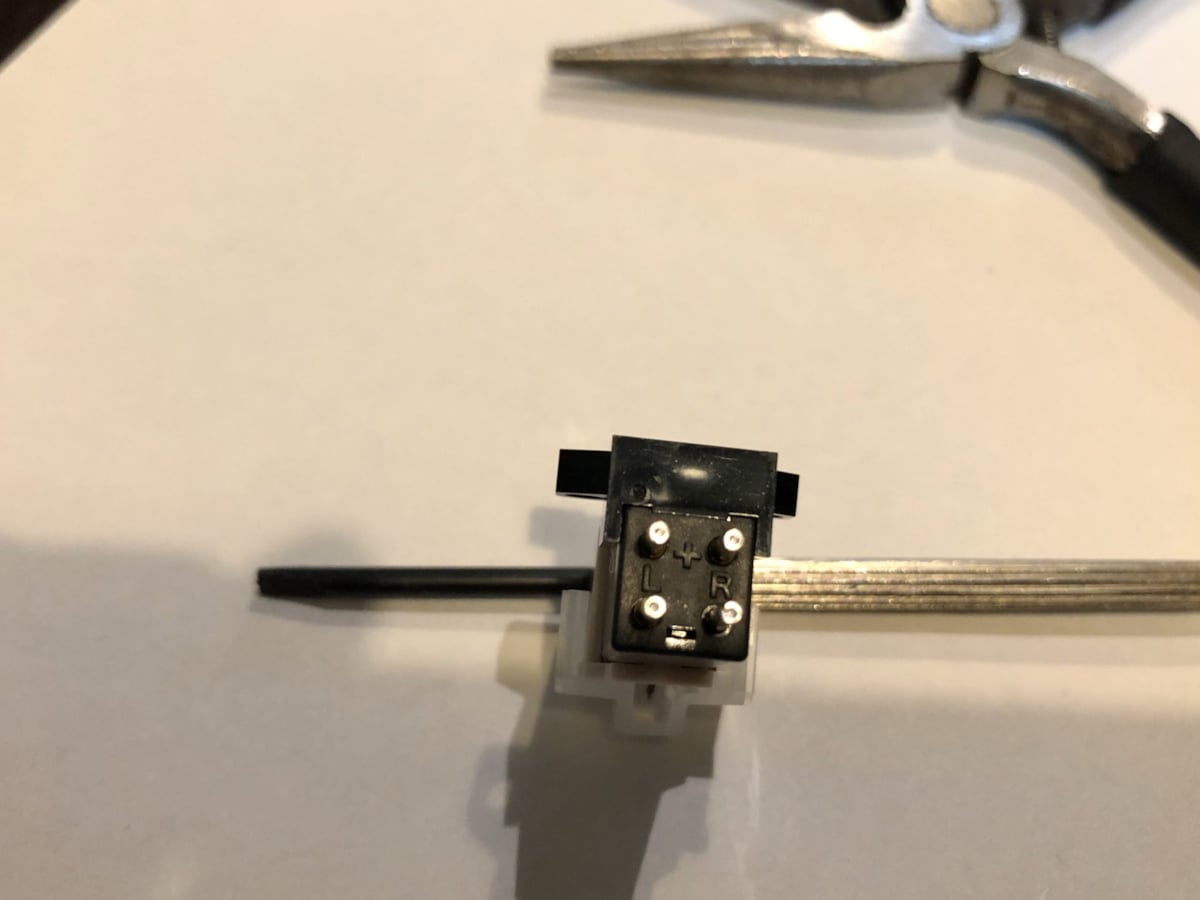

Yibuyフォノカートリッジ側端子は”+”となっている方(上部)がL・R、下部がそれぞれアース線のL・Rとなる。と言うことは左右でリード線をクロスさせて取り付けなければなりません。

取扱説明書はありませんし、ortofonのサイト上にも各リード線の極性について説明はないのでここを調べるのがちょっと苦労しました。
※後からAmazonの商品ページに極性が記載されていることに気づきました。またヘッドシェル、カートリッジをortofonで揃えた場合、カートリッジ端子側も同様に色分けされているので簡単だそうです。

取り付けは端子を曲げないようラジオペンチを使って慎重に。

端子、リード線どちらの問題かわかりませんが1箇所が非常に挿しづらくて力で捻じ込む形となり、壊れそうで怖かった。
ここらへんは安いなりのクオリティなんだな。

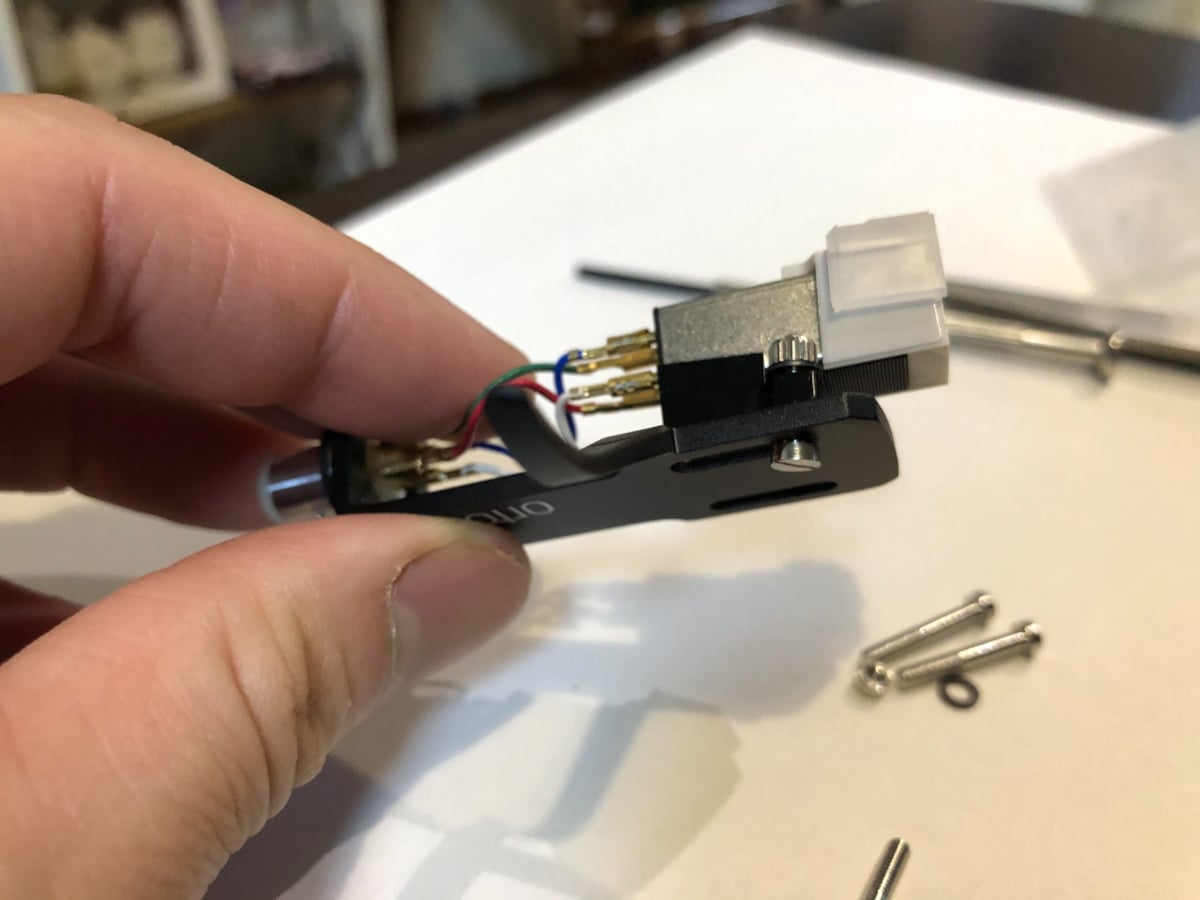

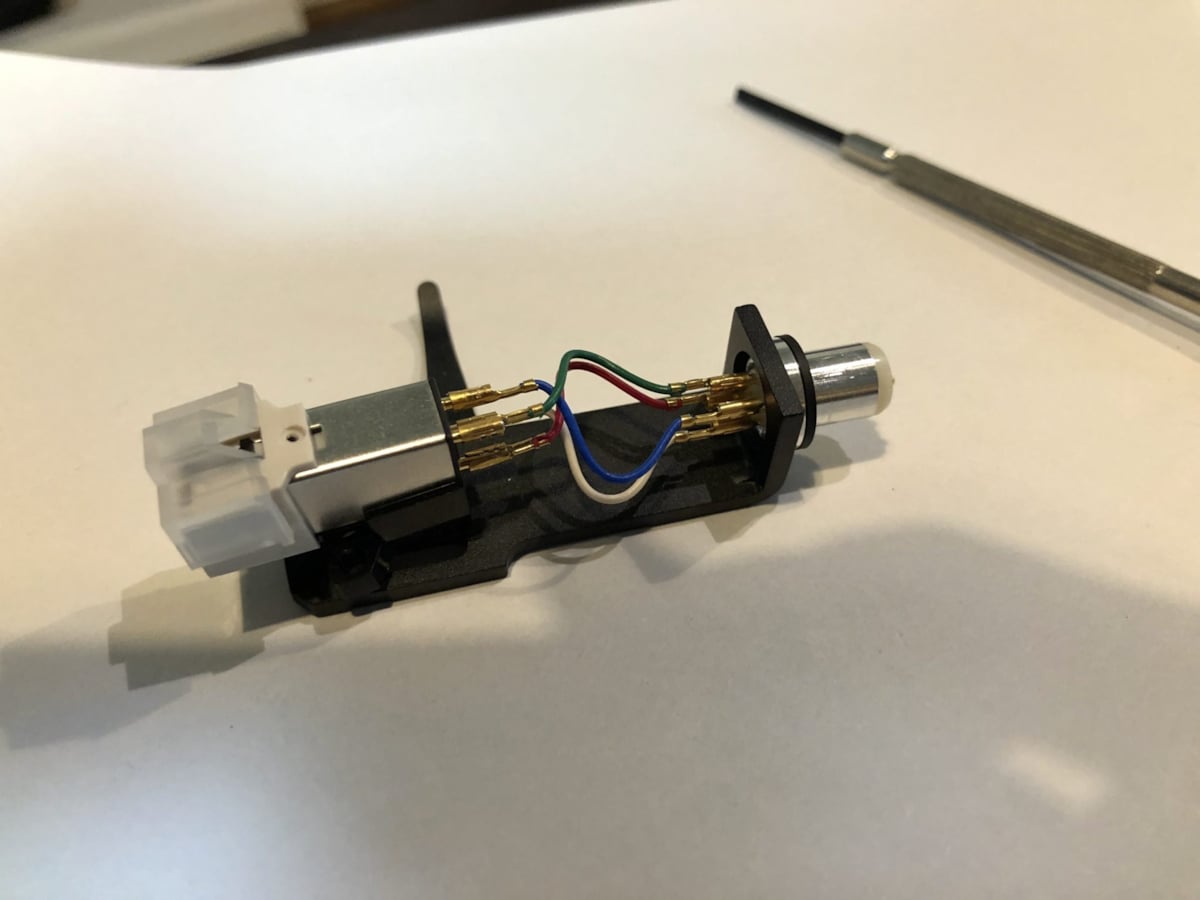

左右にクロスしたリード線を整えるとこんな感じ。

次にネジを使ってカートリッジをヘッドシェルに固定。
ヘッドシェル、カートリッジの両方に固定用のネジが付属されてましたが、今回はより精度の高かったヘッドシェル付属のネジを使いました。

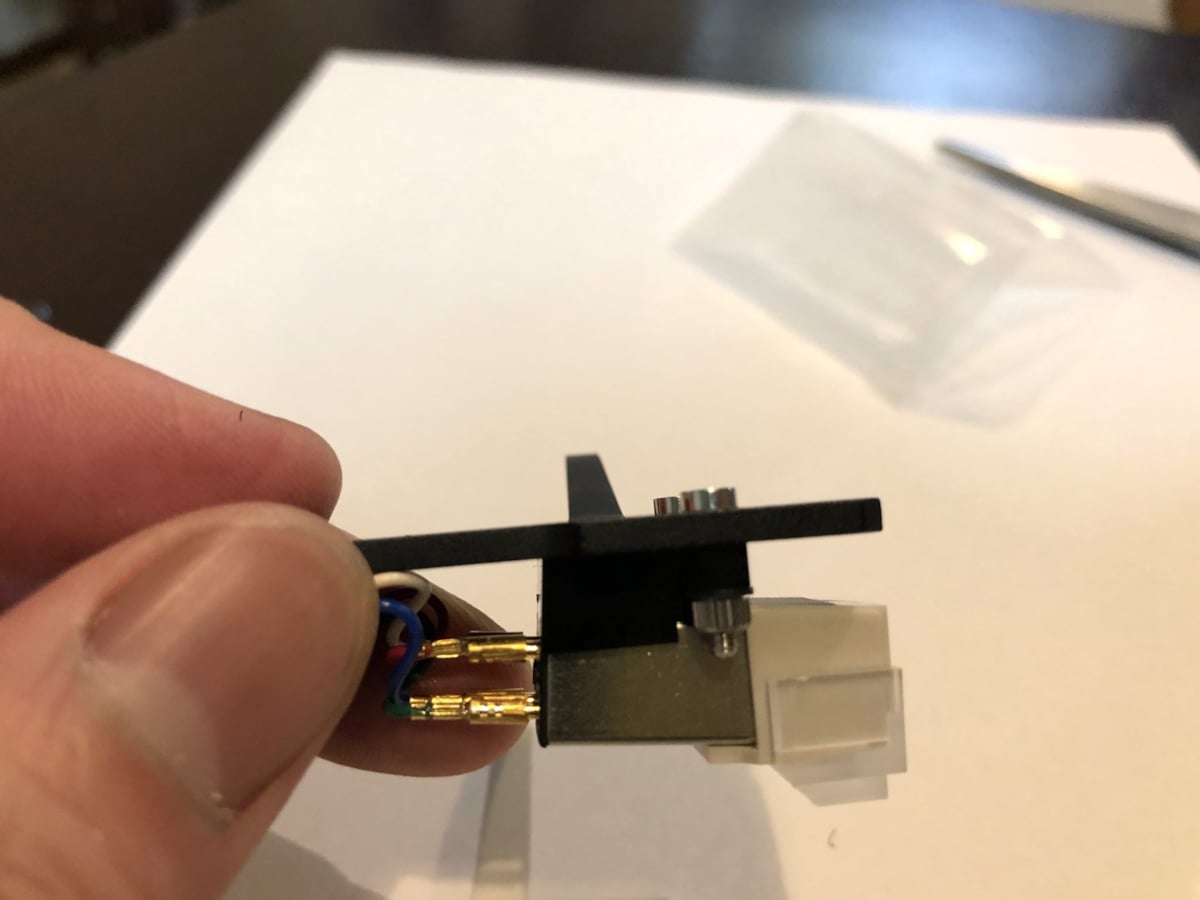

写真では上下逆ですが、シェルの上側からネジを入れてワッシャー、ナットで固定。この後左右の位置を合わせるので緩めに仮留めします。

カートリッジの固定位置はレコードプレーヤー毎にヘッドシェルを取り付けるアーム部分の長さが異なっているので、プレーヤー毎にアーム先端からカートリッジを固定するベストな距離が違ってきます。


プレーヤーの取扱説明書に適正な距離が書いてあるそうですが今回は取扱説明書は無いので、基本(らしい)ヘッドシェルとツラ合わせにしました。

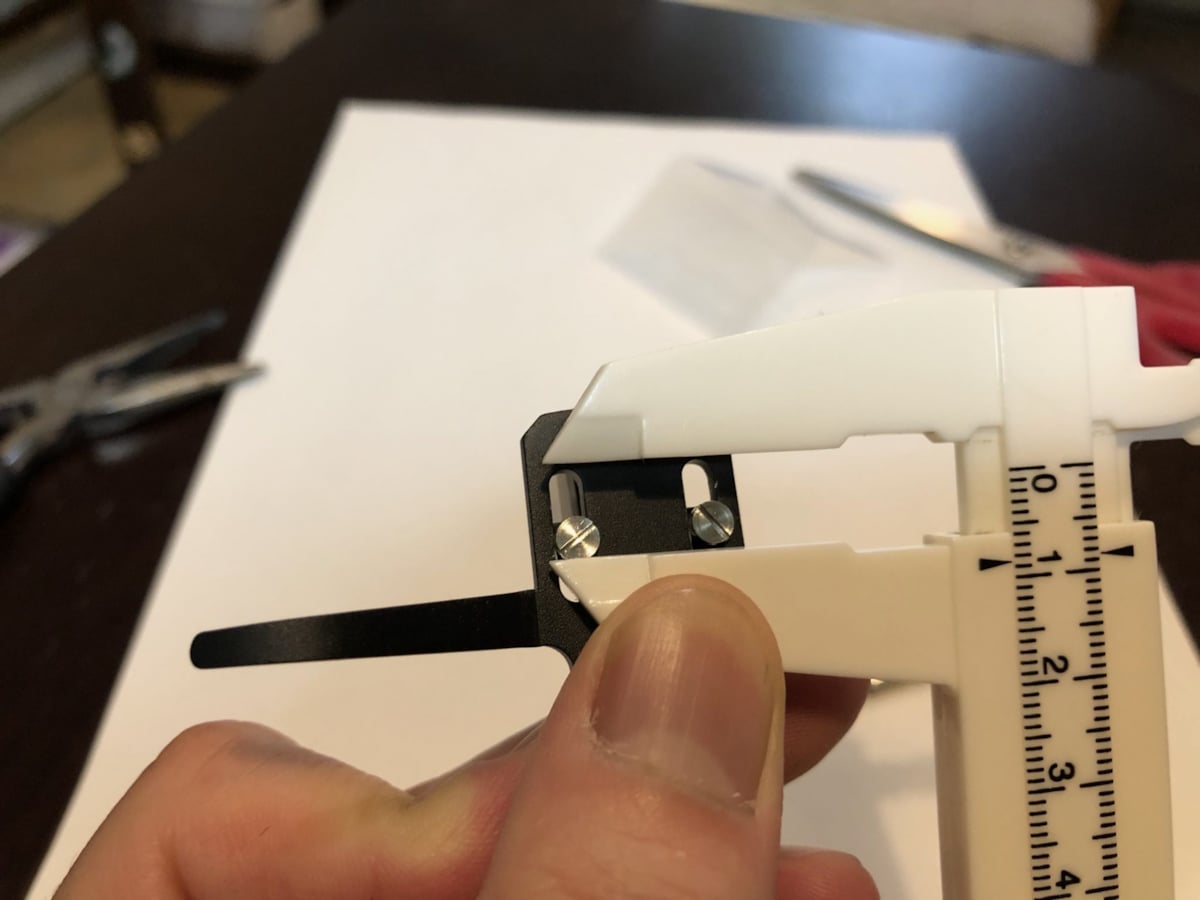

ノギスで先端からの距離を左右で合わせて慎重に固定。

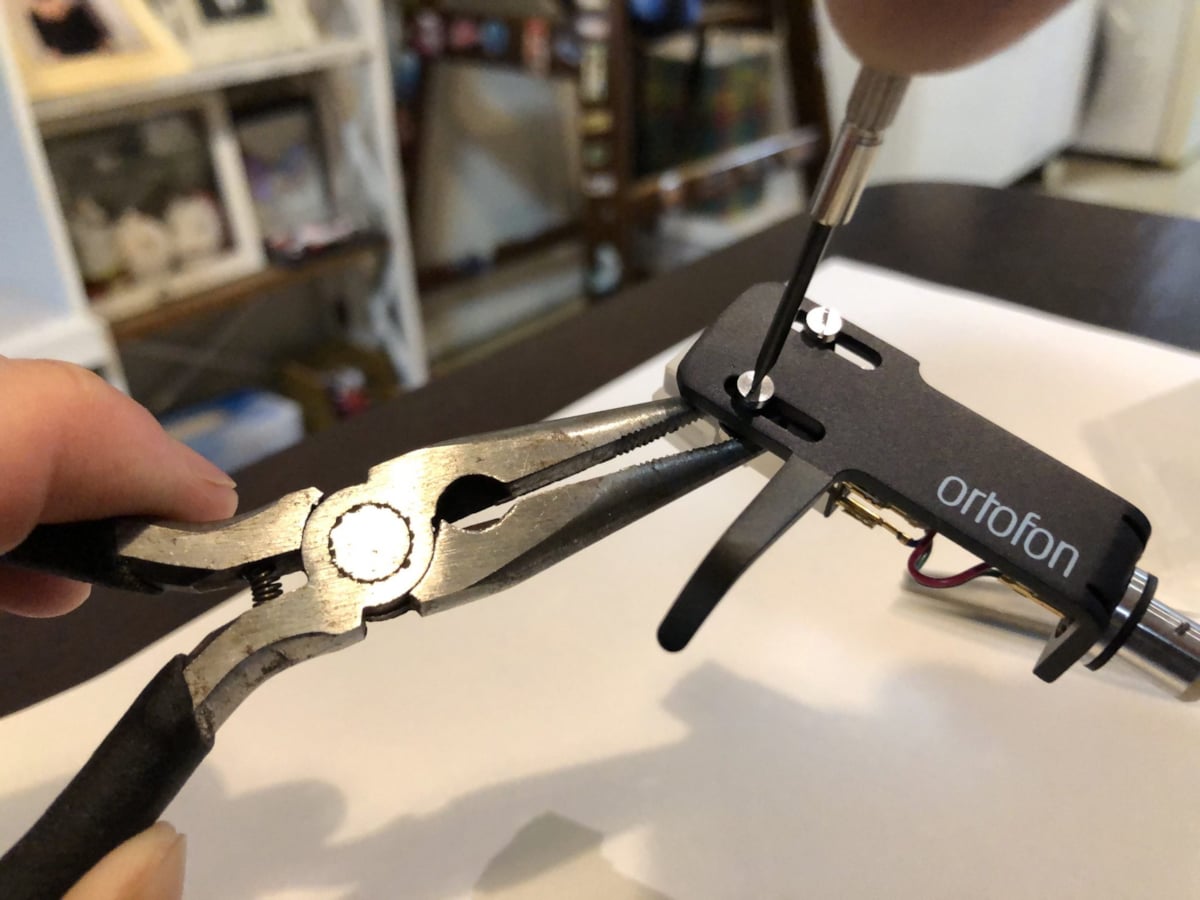

ペンチでナットを押さえながらしっかりネジを締める。

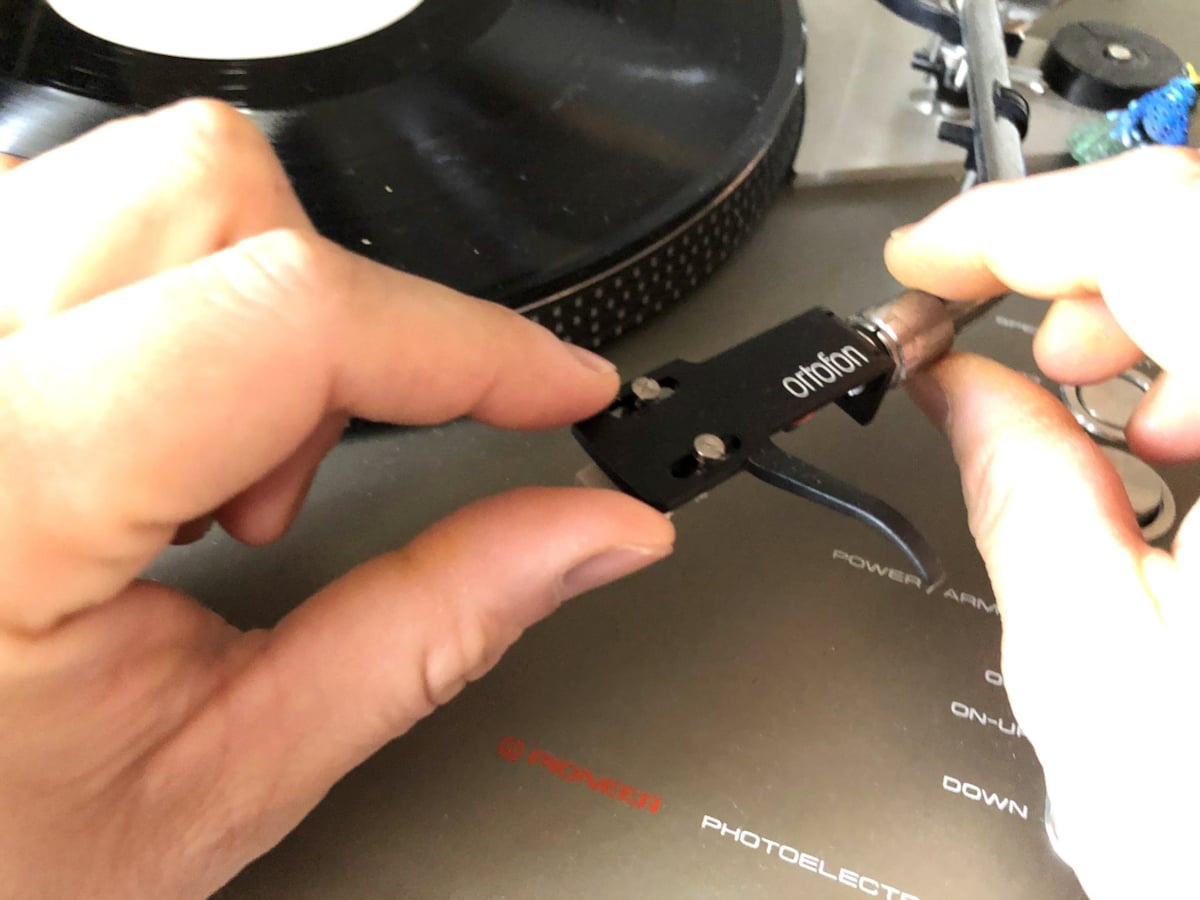

ヘッドシェルの端子をアームの先端にブスッと挿してとりあえず完成!



アンプに繋いで音を出す

プレーヤーのフォノ端子をアンプに繋ぎます。

ここでひとつ注意。
今回購入したレコードプレーヤーPIONEER PL-1250Sはフォノイコライザーという機能が内蔵されていないタイプのターンテーブル。
そのようなプレーヤーから出力される電気信号が非常に小さいので別途フォノイコライザーを用意する必要があります。
生憎我が家で使用しているMarantz PM4400というプリメインアンプはフォノイコライザーを内蔵してました。

無い場合でも安心。
フォノイコライザーも廉価なものが出回ってます。これをプレーヤーとアンプの間に挟んで信号を増幅します。

Muslady フォノプリアンプ 2,575円(2020年3月15日現在)
https://www.amazon.co.jp/Muslady-オーディオファイルM-フォノプリアンプ-レベルコントロール-RCA入出力インターフェース付き/dp/B07DJ7QLLH

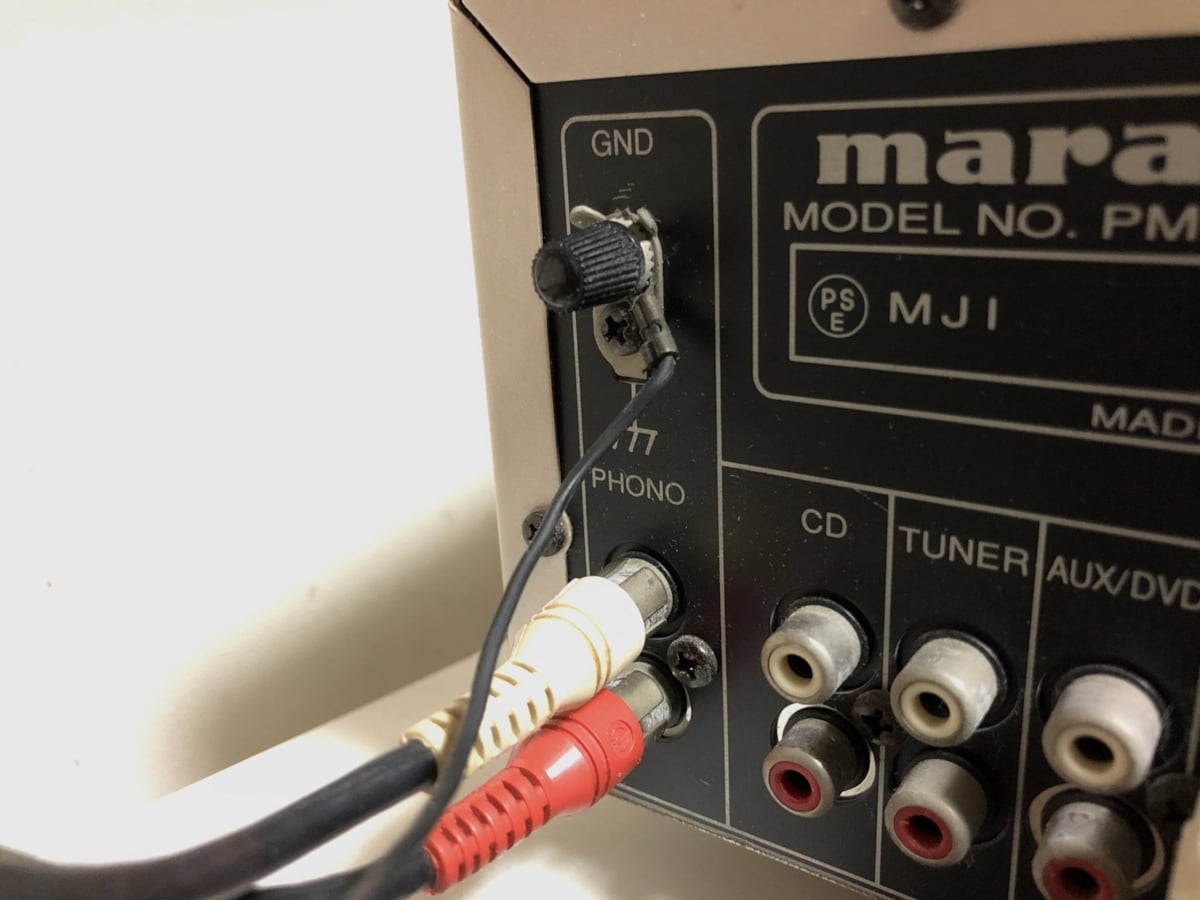

プレーヤーから出ているLR、そして必ずアース線(GND)をアンプ側に取り付けます。

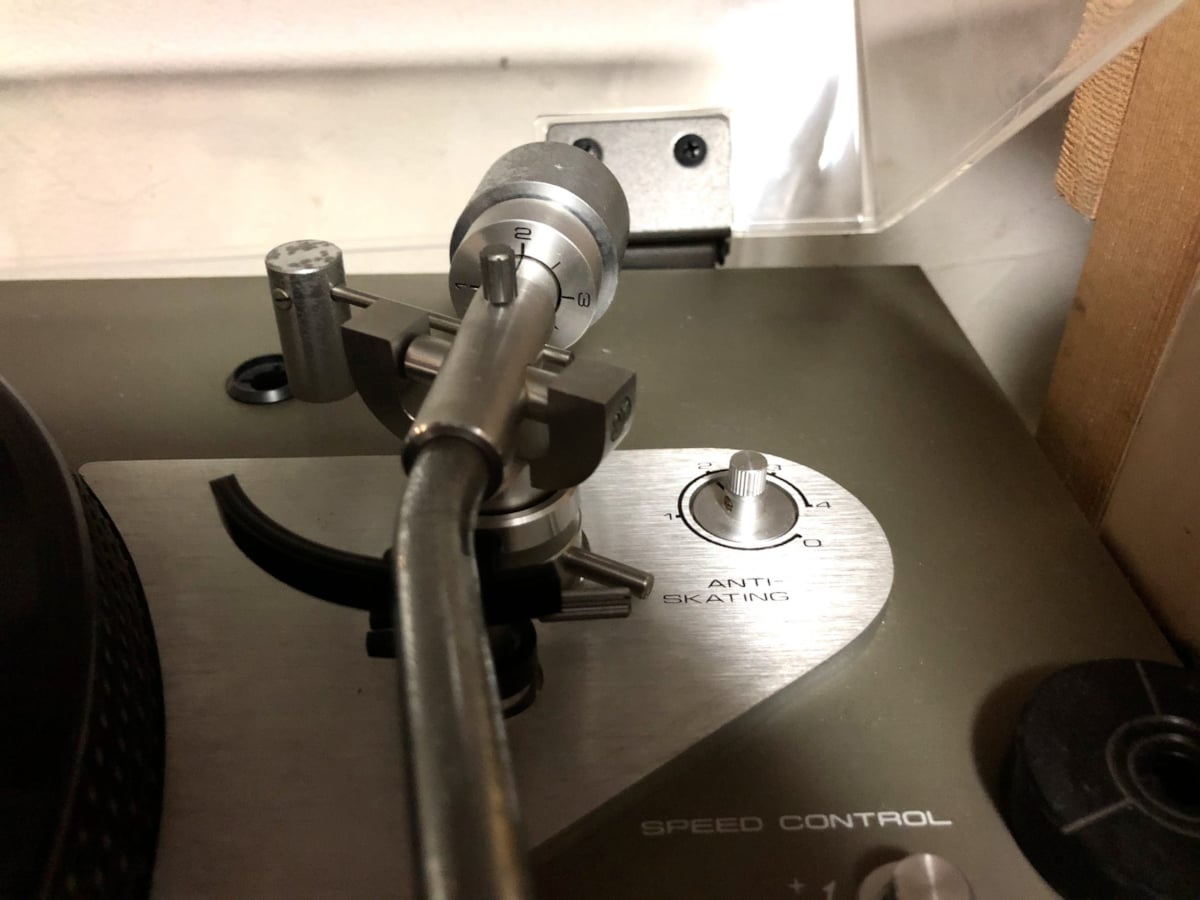

アームのウエイトバランスを取り(テキトー)、針圧をYibuyフォノカートリッジ推奨値の「2」に合わせ、同様にAnti Skatingも「2」とします。(これも説明書の付属がないのでわかりづらいですが商品ページに記載ありました。好みで1.5〜2.5だそうです)
とりあえずこれで音を出してみます。

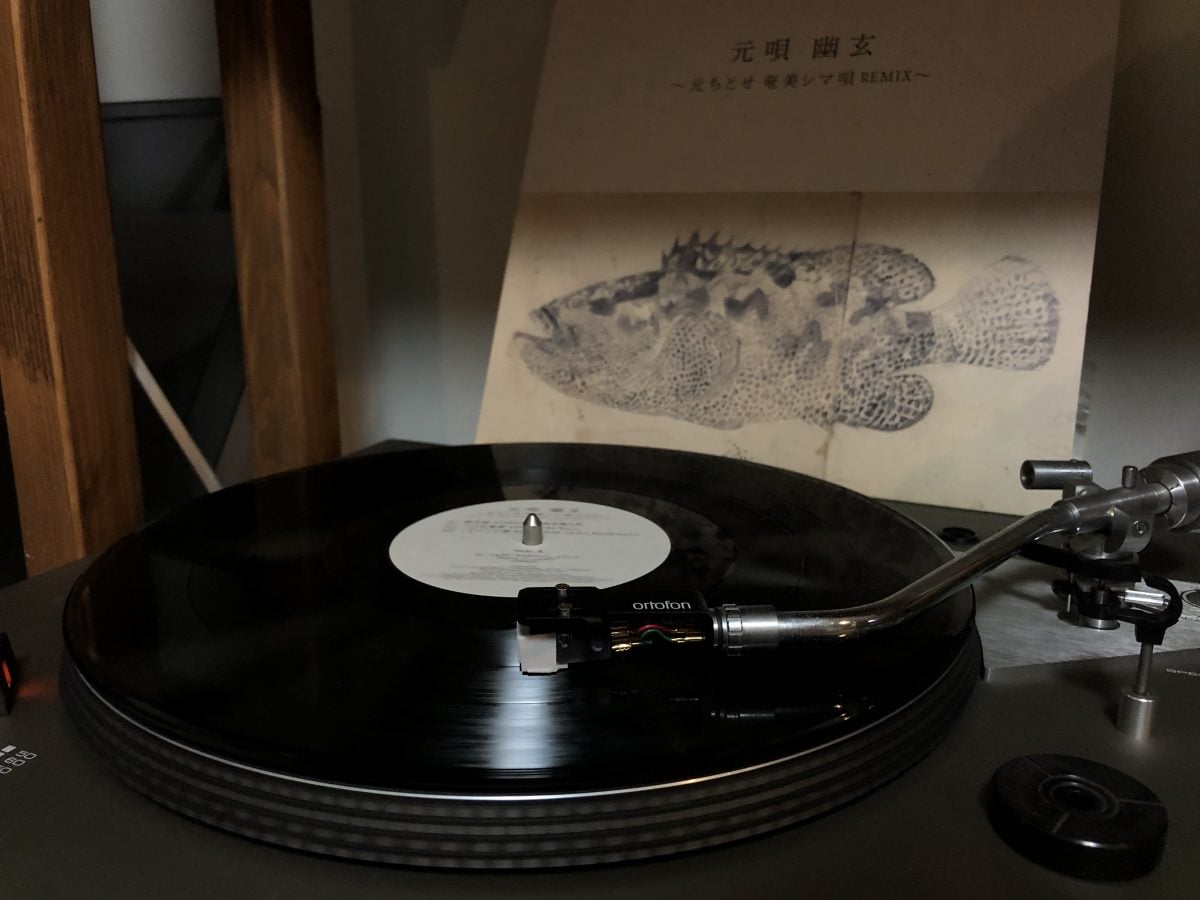

レコードに針を落としてみると感動!

「元唄幽玄/ 元ちとせ」で試聴。「奄美シマ唄」というアルバムのREMIX盤なのですが、Ras GやTim Hecker、坂本慎太郎(!)などリミキサー陣がヤバイ。当然内容もヤバイ。

40年前の機種と思えない安定したモーターの回転。
アームの重さ、そして針圧を設定できる分、以前の機種より音に粘りが出た気がします。(実際はわかりませんが)



最後に

本当はここから正確にトーンアームのウエイトバランスを調整したり、オーバーハングゲージなるものを使ってカートリッジの位置の調整をすることで安定して良い音で視聴出来るようです。
しかしここからは小難しいので他所のサイトで確認してもらえればと思います。

今回は総額6,235円(税込)でダイレクトドライブ式レコードプレーヤーを手に入れる事が出来て、出音自体も非常に満足出来るものでした。

ジャンク品の入手なので自己責任とはなりますが、試してみる価値はあると言えます。

それではまた。
